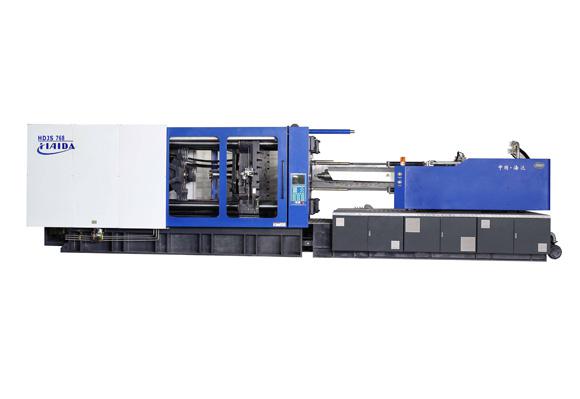

HDJS768
在 HDX 高品質的機械結構基礎上，動力驅動系統采用交流永磁同步伺服電機驅動高性能油泵，提高了執行機構運行的壓力和速度的分辨率及精度，提高了塑化轉速和背壓的 精細分辨率及計算精度，降低了熔融料的軸向溫...
- 全國咨詢熱線：
- 15367134111
詳情介紹:
技術參數：

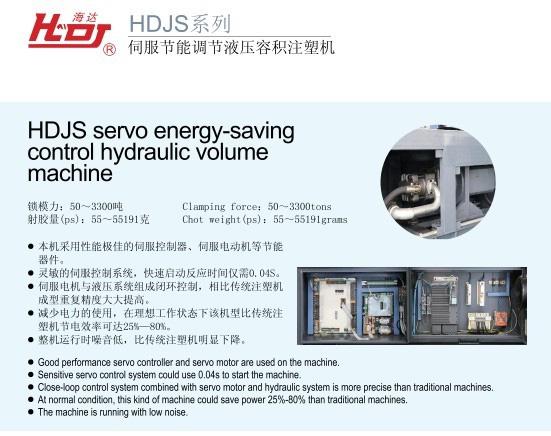

在 HDX 高品質的機械結構基礎上，動力驅動系統采用交流永磁同步伺服電機驅動高性能油泵，提高了執行機構運行的壓力和速度的分辨率及精度，提高了塑化轉速和背壓的 精細分辨率及計算精度，降低了熔融料的軸向溫差。高剛度、高運行重復精度、高精度低壓護模性能的肘桿合模機構，具有對精密模具的優異保護性能，具備高精度 穩定運行的性能。在理想工作狀態下，成型制品比三相異步電機驅動定量泵系統節電 80% ，低能耗運行顯著降低了噪聲。創新的伺服控制系統，提高了系統的動態反映性能，使流量及壓力的轉換得以快速平滑的過渡，注射性能得到提高。
在 HDX 高品質的機械結構基礎上，動力驅動系統采用交流永磁同步伺服電機驅動高性能油泵，提高了執行機構運行的壓力和速度的分辨率及精度，提高了塑化轉速和背壓的 精細分辨率及計算精度，降低了熔融料的軸向溫差。高剛度、高運行重復精度、高精度低壓護模性能的肘桿合模機構，具有對精密模具的優異保護性能，具備高精度 穩定運行的性能。在理想工作狀態下，成型制品比三相異步電機驅動定量泵系統節電 80% ，低能耗運行顯著降低了噪聲。創新的伺服控制系統，提高了系統的動態反映性能，使流量及壓力的轉換得以快速平滑的過渡，注射性能得到提高。
| 項 目 | 單 位 | 數 值 | ||||
| 注射裝置 | 螺桿直徑 | mm | 95 | 98 | 102 | 105 |
| 螺桿長徑比 | L/D | 20 | 19.3 | 18.6 | 18 | |
| 注射容積 | cm3 | 3130 | 3332 | 3610 | 3825 | |
| 注射重量 | g | 2851 | 3032 | 3285 | 3481 | |
| 注射壓力 | Mpa | 172 | 162 | 149 | 141 | |
| 鎖模裝置 | 合模力 | KN | 7680 | |||
| 模板行程 | mm | 970 | ||||
| 模具厚度 | mm | 380-940 | ||||
| 導柱內距 | mm | 960×950 | ||||
| 頂出力 | KN | 180 | ||||
| 頂出行程 | mm | 260 | ||||
| 其他 | 電機功率 | KW | 30+41 | |||
| 加熱功率 | KW | 49 | ||||
| 油汞壓力 | Mpa | 16 | ||||
| 外形尺寸 | m | 9.3×2.5×2.2 | ||||
| 機器重量 | T | 35 | ||||
| 模具定位圈直徑 | mm | Φ200 | ||||
| 噴嘴圓球半徑 | mm | SR15 | ||||
